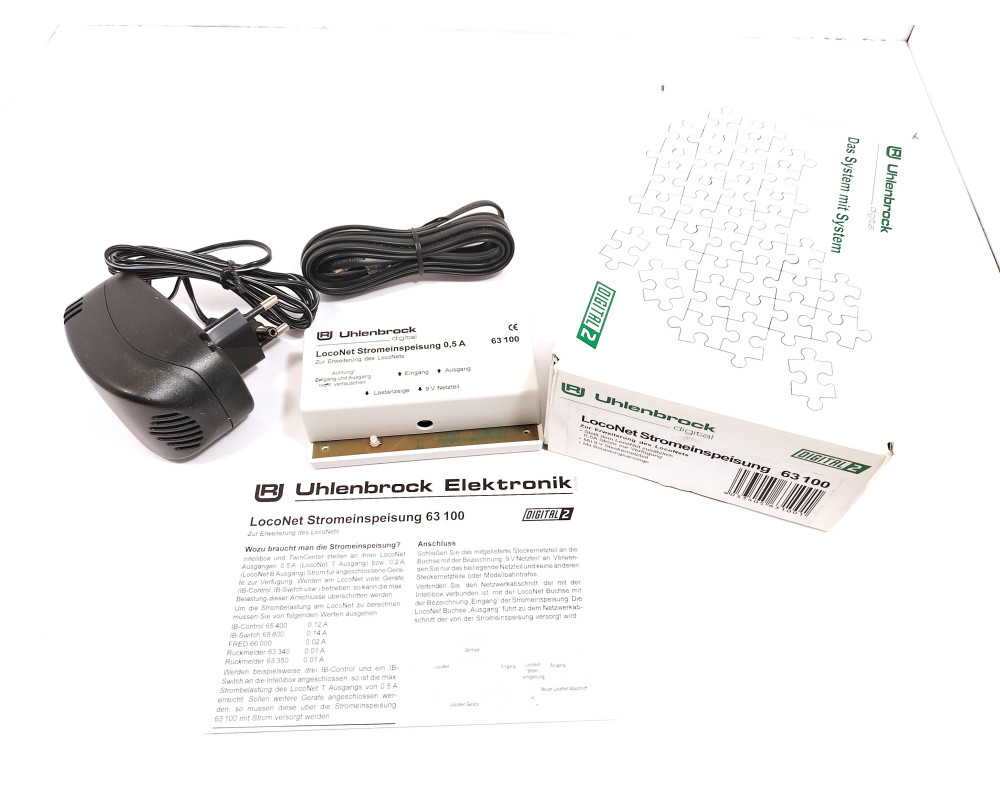

Alimentatore LocoNet per integrazione di corrente

Intellibox e TwinCenter forniscono 0,5 A (uscita LocoNet T) o 0,2 A (uscita LocoNet B) di alimentazione per

i dispositivi collegati alle loro uscite LocoNet. Se molti dispositivi (IB-Control, IB-Switch, ecc.) vengono utilizzati

sulla LocoNet, il carico massimo su queste connessioni potrebbe essere superato. Per calcolare il carico di corrente

sulla LocoNet, è necessario utilizzare i seguenti valori:

IB-Control 65400 0,12 A

IB-Switch 65800 0,14 A

FRED 66000 0,02 A

Sensore di feedback 63340 0,01 A

Sensore di feedback 63350 0,01 A

Ad esempio, se tre IB-Control e un IBSwitch sono collegati all'Intellibox, si raggiunge il carico di corrente

massimo dell'uscita LocoNet T di 0,5 A. Se si desidera collegare ulteriori dispositivi, questi devono essere

alimentati tramite l'alimentatore 63100.
